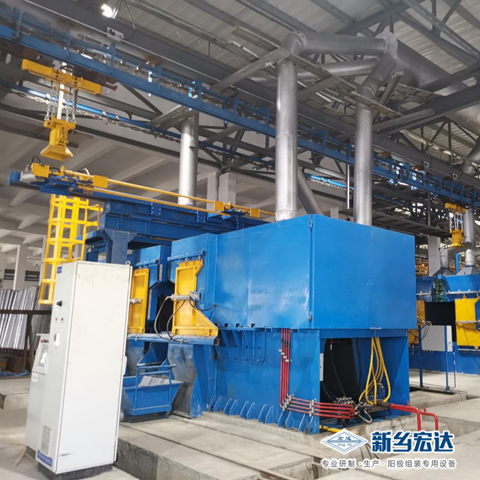

一、产品说明
在电解铝生产过程中，阳极炭块上的电解质清理是必须的工序之一，人工清理效率低、污染严重、人工成本高；自动化清理效率高、污染小、人工成本低，自动化电解质清理机已成为电解铝行业急需设备。我公司经过多年的研制和实践，成功开发了电解质自动清理机（并于2018年获得单阳极电解质清理机专利证书，证书编号：ZL201320264742.6；电解质清理机证书编号：ZL201720817729.7；电解质清理机及其残阳极定位装置证书编号：ZL201822053153.9；电解质清理机及其铲推破碎装置证书编号：ZL201822051830.3；一次破碎电解质清理机证书编号：ZL201720818426.7；一种电解铝残阳极表面电解质甩链清理装置证书编号：ZL201822044290.6；一种电解质清理机及其钢爪定位装置证书编号：ZL201822053130.8），其既能和其它阳极组装设备一起在链工作，也能够单独使用。我公司生产的电解质清理机由四个工位组成，即：五锤振动松解机工位、横向清理机工位、甩链清理工位、吹扫工位。特殊设计的五锤振动松解工位能够全面满足阳极炭块上的电解质清理，且效率高、性能稳定，使阳极组装自动化生产成为可能。
二、产品结构
自动电解质清理机主要由五锤振动松解机、横向清理机、甩链清理机、吹扫清理、液压系统、气控系统、电控系统组成。
① 五锤振动松解机
五锤振动松解机主要用于清理铝导杆组残极上覆盖的电解质，设备采用5个液压锤组成分别位于残极炭块两侧（一侧2个，一侧3个对称布置），工作时能够一次性对残极上的电解质进行水平振动贯穿式击打清理。该工位振动破碎锤及钎杆分别获得国家实用新型专利证书（专利号：电解质清理机及其铲推破碎装置201822051830.3、液压破碎锤钎杆201930092520.3）。
② 横向清理机
横向清理机主要是对残极组表层和钢爪间剩余电解质进行清理。
新一代横向电解质清理机，铲刀架设计为钢板整体加工成型，同时在铲刀架后部新增一个液压破碎锤，其作用是在铲刀遇到较硬的电解质清理时，液压破碎锤击打铲刀架，使铲刀产生冲击、振动，将电解质清理，使铲刀能够对各种工况下的电解质进行清理，提高铲推效率。
④甩链清理机、吹扫工位
甩链清理机主要包含：主体框架、甩链、传动机构 、进出口密封箱。甩链位置、转速合理的设计保证了电解质清理的效果，甩链清理机、吹扫装置由三个密封箱组成，使生产过程中的无粉尘外泄。
三、产品特点
★ 设备整体结构强度大，整机重量 约100吨。
★ 液压破碎锤使用寿命长达半年以上，钎杆直径 ≥85mm。
★ 正常导杆组情况下，设备自动率达到100%
★ 设备故障率低，运行成本低。
★ 设备自身产能达到每小时45组
★ 横向清理工位，铲刀架设计为钢板整体加工成型，同时在铲刀架后部新增一个液压破碎锤，电解质过硬也能轻松清理破碎。
★ 设备自身预留收尘口位置合理，全程无扬尘，达到国家环保要求。
